Giardino privato

Rilievo fotogrammetrico per la restituzione di piano quotato per la successiva realizzazione di progetto per il rifacimento di area verde privata.

​

Per il rifacimento del giardino privato di villa abitativa sulle colline parmensi era necessario determinare la conformazione del terreno ed individuare le essenze arboree per la successiva progettazione dei nuovi spazi e del nuovo verde.

Dall'elaborazione del rilievo si sono potuti esportare diversi risultati, necessari per la realizzazione ed il perfezionamento del progetto.

​

Per prima cosa sono stati posizionati i target a terra e successivamente rilevati con sistema GNSS, ottenendo le coordinate per la georeferenziazione ed il corretto dimensionamento della nuvola di punti.

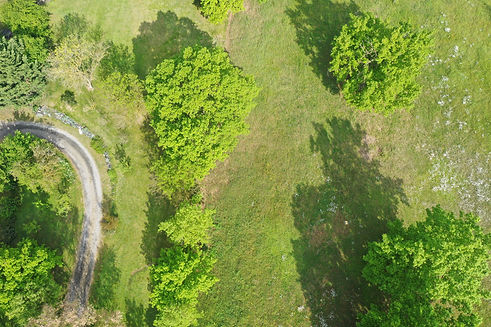

Poi sono stati effettuati due voli automatici incrociati da drone per poter individuare tutti i punti del terreno, anche quelli nascosti dalle chiome degli alberi.



Finito il rilievo si è proceduto all'elaborazione delle fotografie da cui si sono ottenuti diversi risultati ed esportazioni.

Innanzitutto è stata esportata l'ortofoto planimetrica da cui è stato possibile individuare i percorsi esistenti, l'impianto elettrico, i lampioni a bordo del vialetto di accesso, le aree verdi e la posizione ed il dimensionamento sia della fontana che dell'ingresso carraio. Inoltre sono stati posizionati gli alberi e sono stati dimensionati gli ingombri delle loro chiome, per il successivo studio delle ombreggiature.

​

Successivamente sono state esportate le curve di livello per la determinazione delle quote del terreno e delle sue pendenze. Da questa elaborazione sono state estrapolate quote di punti posti a distanza di 10 metri, creando un piano quotato.



Inoltre è stata creata una sezione lungo il percorso del vialetto esistente che collega l'accesso all'abitazione.
